Drehmomentschlüssel und seine verschiedenen Arten?

Was ist ein Drehmomentschlüssel?

Die besten Werkzeuge für den Job, wenn es um die Integrität der Verbindungen geht, sind Drehmomentschlüssel. Das Gerät gibt verschiedenen Befestigungselementen, wie Schrauben und Muttern, präzisen Druck und Drehmoment, um die richtige Menge an Spannung zu erzeugen und gleichzeitig die Möglichkeit des Überdrehens zu minimieren.
Drehmomentschlüssel lassen sich in zwei Hauptgruppen unterteilen. Zwei Arten von Menschen wenden Drehmoment an: erstens diejenigen, die eine feste Menge anwenden, und zweitens diejenigen, die bei der Bestimmung des Drehmoments helfen, das auf ein Verbindungselement angewendet wird.

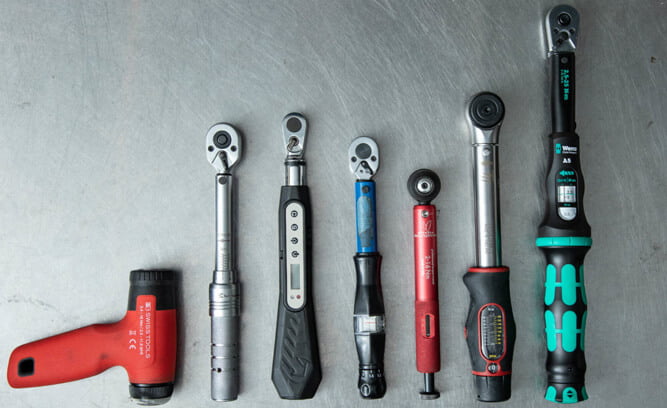

Drehmomentschlüssel gibt es in einer Vielzahl von Größen und Kapazitäten und sind speziell für bestimmte industrielle Aufgaben konzipiert. Einige Arten von Drehmomentschlüsseln sind wie folgt:

BAM WRENCH
CLICK WRENCH
ELEKTRONISCHER TORQUE-FEHLER
HYDRAULISCHER TORQUE WRENCH
MECHATRONIC TORQUE WRENCH



BAM WRENCH

Die grundlegendste Art von Schlüssel ist der Balkenmomentschlüssel. Zwischen Kopf und Griff befindet sich ein Hebelarm. Bei der Befestigung des Werkzeugs wird das ausgeübte Drehmoment durch den Hebelarm angezeigt, der sich gegen das Messgerät streckt. Arm und Blinker des Schraubenschlüssels liegen parallel zueinander, wenn kein Druck ausgeübt wird. Ähnlich wie eine Waage bewegt sich die analoge Waage, wenn Druck ausgeübt wird, und der Nadelzeiger liefert eine Anzeige. Im Allgemeinen wiegt ein Balkenschlüssel mehr als andere Arten von Drehmomentschlüsseln. Im Vergleich zu anderen Drehmomentschlüsseln ist er auch der günstigste, zuverlässigste und am einfachsten zu bedienen. Aber die Präzision von Balkenschlüsseln ist nicht unendlich.

Hauptmerkmale von Balkenmomentschlüsseln

  • Ein langer Griff mit Hebelarm und ein senkrechter Balken umfassen einen Strahlmomentschlüssel.
  • Wenn Drehmoment angewendet wird, lenkt der Strahl ab und liefert ein sichtbares Signal des angewendeten Drehmoments.
  • Bekannt für Präzision, insbesondere bei richtiger Kalibrierung, aufgrund der klaren Anzeige durch Strahlablenkung.
  • Einfach zu lesen und zu verstehen, was es benutzerfreundlich macht.



CLICK WRENCH

Ein Klick-Schlüssel erfordert manuelles Lesen und hat eine eingeschränkte Laser-Cut-Skala. Obwohl es aus robustem Metall besteht, verfügt es über ein Selbstverteidigungssystem, um Überdehnung und eventuellen Bruch zu verhindern. Die Kupplung rutscht, wenn das erforderliche Drehmoment erreicht ist, was Sie voreinstellen können. Da sie so preiswert und so anpassungsfähig sind, sind Klickschlüssel ein Favorit unter der Kleinreparatur. Aber das Lesen von diesen Schraubenschlüsseln dauert länger als das Lesen von digitalen Schraubenschlüsseln. Aus diesem Grund wird der Einsatz dieser Schraubenschlüssel in gewerblichen Werkstätten mit großen Arbeitsbelastungen nicht empfohlen.

Hauptmerkmale von Balkenmomentschlüsseln

  • Präzise Drehmomenteinstellung: Klickschlüssel mit ihrer Fähigkeit, perfekte Drehmomentanpassungen nach Belieben vorzunehmen, sind unerlässlich für Befestigungsvorgänge, um sicherzustellen, dass das Anziehen der richtigen Stufe erreicht wird und nichts zu gelockert oder angezogen wird.
  • Clear Feedback Mechanism: Das überwachte Drehmoment wird als seine obere Begrenzung eingestellt, wenn eine Ebene des Klickschlüssels genug angezogen wird; Wenn sich die Griffspannung löst, gibt es das Klickgeräusch aus, das als Befehl verwendet wird, um das Anziehen zu stoppen und das Vertrauen des Benutzers zu erhöhen.
  • Langlebige Konstruktion: Hergestellt aus den robusten Komponenten, sind sie sich der präzisen Drehmomentmessung als Periode bewusster als die Klickschlüssel, die aus weicheren Materialien hergestellt sind. Dies macht die Klickschlüssel in Bezug auf Effizienz sehr qualitativ.



ELEKTRONISCHER TORQUE-FEHLER

Digitale Drehmomentschlüssel, auch bekannt als elektronische digitale Drehmomentschlüssel, hochentwickelte elektronische Werkzeuge, die speziell kalibriert sind, um ein Höchstmaß an Drehmomentbalance zu gewährleisten. Diese Genauigkeit wird durch E-Schraubenschlüssel erreicht, die von elektronischen Komponenten unterstützt werden, während herkömmliche Drehmomentschlüssel auf rein mechanische Systeme angewiesen sind. In der Regel verfügen sie über einen elektronischen Anzeigebereich, der seine Messwerte in vielen Messeinheiten schnell anzeigt, die sich bei Betrieb des Schraubenschlüssels aktualisieren.

Schlüsselmerkmale elektronischer Drehmomentschlüssel

  • Digitalanzeige: Das Drehmomentsignal kann elektronisch mit Hilfe einer LCD- oder LED-Anzeige angezeigt werden, auf der ein Stromwert unter Bezugnahme auf den benötigten Wert angezeigt wird.
  • Programmierte Einstellungen: Die Standardoption der elektronischen Drehmomentschlüssel ist mit Voreinstellungen für die Begrenzung des Drehmoments sowie anderen Faktoren wie Maßeinheiten ausgestattet, die die Anwendung von speziellen Bedürfnissen wie speziellen oder sogar von Personen zugänglichen erleichtern.
  • Datenlogging: Einige bestimmte elektronische Drehmomentschlüssel-Typen verfügen über eine Datenlogging-Funktion, mit der die Drehmomentwerte erfasst und gespeichert werden können, um später dokumentiert, analysiert und zur weiteren Qualitätskontrolle verwendet zu werden.



HYDRAULISCHER TORQUE WRENCH

Sie sind im Geschäft dieser Generation und dieses Flugzeug und die Raumfahrtindustrie, die die besten Verbindungen braucht, um viel Spannung zu erreichen. Ein stationärer Hydraulikzylinder ist mit einer beweglichen Schraubenschlüssel-Antriebsratsche gekoppelt. Betätige das Schwungrad und drehe die Kurbelwelle des Zylinders durch die Klinken nach unten, bis der verlängerte Zylinder über den Zähnen des Pfeffers ist. Ein hydraulischer Drehmomentschlüssel im Gegensatz zu der anderen spezifischen Kraftanwendung durch den Kopf selbst verbunden mit Schmierung. Es wurde speziell entwickelt, um Kraft auf die geschmierte Befestigung auszuüben. Eine genaue Voraussetzung ist dann unerlässlich, wenn der Reparatureinsatz zu viel Kraft oder Druck auf empfindliche Fahrzeugteile wie Motorblöcke ausüben würde.

Hauptmerkmale hydraulischer Drehmomentschlüssel

  • Hohe Drehmomentleistung: Hydraulische Drehmomentschlüssel liefern starkes Drehmoment, so dass sie eine gute Wahl für industrielle Anwendungen mit höherer Effizienz sind.
  • Präzise Drehmomentregelung: Dies ermöglicht eine engere Befestigungssteuerung durch Drehmomentgenauigkeit sowie punktgenaue Anziehgenauigkeit von Befestigungselementen nach Spezifikationen.
  • Einheitliche Drehmomentverteilung: Diese Schraubenschlüssel nutzen Hydraulikleistung und verteilen das aufgebrachte Drehmoment gleichmäßig auf verschiedene Muttern und Bolzen, wodurch die Schadensgefahr erheblich gesenkt und gleichzeitig die Gesamteffizienz der Arbeit erhöht wird.



MECHATRONIC TORQUE WRENCH

Ein mechatronischer Drehmomentschlüssel vereint die besten Aspekte der Elektroniktechnik, wie Fehlerkorrektur, mit den Eigenschaften von Klickschlüsseln. Die Qualität Ihrer Verbindungen wird durch die Fähigkeit des Tools, Fehler während der Arbeit zu beheben, erheblich verbessert. Die Anzeige der Messwerte kann mechanisch oder digital sein, je nach Wahl des Benutzers. Da diese Schraubenschlüssel eine Fokussteuerungsfunktion enthalten, haben Sie mehr Kontrolle über die Gelenke, die verbunden werden müssen. Da diese Schraubenschlüssel klein sind, können sie außerdem Verbindungen erreichen, die mit einem normalen Schraubenschlüssel nicht zugänglich sind.

Hauptmerkmale mechatronischer Drehmomentschlüssel

  • Mechatronische Drehmomentschlüssel kombinieren mechanische und elektrische Komponenten für eine genaue Drehmomentregelung.
  • Sie ermöglichen eine kontinuierliche Drehmomentüberwachung mit digitalen Bildschirmen oder Anzeigeleuchten, um korrektes Anziehen zu gewährleisten.
  • Mit Datenprotokollierung und programmierbaren Drehmomenteinstellungen können Anwender Drehmomentniveaus anpassen und Informationen zur Qualitätssicherung erfassen.
